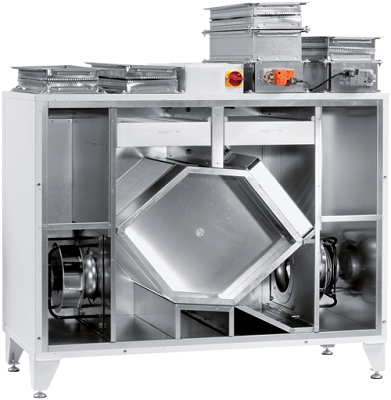

Pichler LG1400

Pichler LG1400(S) compacte luchtgroepen met warmterecuperatie zijn uitermate geschikt voor installatie in kleinere technische ruimtes.

Ze zijn voornamelijk ontworpen voor collectieve ventilatie van appartementen, scholen en kantoren.

Alle aansluitingen bevinden zich bovenaan het toestel en zijn rechthoekige aansluitingen.

Bij de versie “S” zijn er twee kanaalaansluitingen bovenaan en twee zijdelings. Het toestel bestaat in een linkse of rechtse versie en is enkel geschikt voor binnen opstelling.

Het toestel beschikt over een aluminium tegenstroomwarmtewisselaar, een automatische bypass, twee radiale EC ventilatoren, een vorstbeveiliging en een filtervuilmelding op druk.

De groep is voorzien van een geïntegreerde regeling en de bediening gebeurt via een touchdisplay die los wordt meegeleverd. Via een webinterface kan via grafische beelden alle werkingsparameters in ‘real-time’ worden weergegeven en kunnen setpunten, weekprogramma, enz. worden gewijzigd.

Via een verschillende protocols kan er worden gecommuniceerd met externe gebouwenbeheersystemen. Daarnaast zijn er ook digitale contacten beschikbaar die eenvoudig kunnen worden geprogrammeerd.

NBN EN 308 gekeurd • Opgenomen in de EPB productdatabank • Passief huis certificaat

Pichler LG1400
Folder centraal ventilatiesysteem Technische details Gebruikers- en installatiehandleiding Datafiche Certificaat Passive House Bestektekst Autocad tekening linkse uitvoering Autocad tekening rechtse uitvoering Autocad tekening S linkse uitvoering Autocad tekening S rechtse uitvoering
  • Compact ventilatietoestel met bovenaansluitingen
  • Vloermontage
  • Binnenopstelling
  • Debiet : 1.400m3/h-200Pa
  • Afmetingen : 1145x1265x755mm (BxHxD
  • Gewicht: 190kg
  • Koudebrugvrije omkasting met dubbelwandige panelen met een van wanddikte 50mm
  • Warmteterugwinning d.m.v. hoog rendement aluminium tegenstroomwarmtewisselaar
  • Condensopvangbak in RVS
  • Ventilatoren met EC motor met hoog rendement
  • Linkse of rechtse oriëntatie
  • Compactfilter op extractielucht ISO Coarse 70% (G4)
  • Compactfilter op toevoerlucht ePM1 55% (F7)
  • Uitgerust met een compleet “plug & play” regel-en stuurmodule
  • Touchdisplay met drie verschillende inlog niveau's
  • Constant volumeregeling of constante toerentalregeling met 3 snelheden
  • Vorstbeveiliging door bypassen van toevoerlucht
  • Webserver
  • Diverse communicatiemogelijkheden met gebouwenbeheersystemen:
    • Modbus TCP/IP
    • Modbus RTU
    • BACnet
    • LON (optionele LON module bij te bestellen)
  • Conform EPB (NBN-EN308 - bijlage G van bijlage V). Luchtgroep beschikt over een testrapport NBN-EN308 en is opgenomen in de EPB productdatabank met volgende gegevens :
    • Max. opgenomen vermogen per ventilator: 540W
    • Thermisch rendement EPB :
      • 82%@626m³/h
      • 80%@932m³/h
      • 78%@1397m³/h
    • Volledige automatische zomerbypass
  • Conform ERP2018 tot 1.200m³/h (EU verordening 1253-2014)
  • Passief huis certificaat

  • Versie S met 2 zij aansluitingen en 2 bovenaansluitingen
  • Soepele aansluitmoffen
  • Druksensoren voor constante drukregeling
  • Centraal vraaggestuurde regeling op basis van CO₂ of VOC
  • De Pichler Air2 Regel- en stuurmodule kan verder worden uitgebreid met Pichler Air 2 fanoptimiser en Pichler VAV-modules voor vraaggestuurde ventilatie in zones op basis van CO2, VOC of 3-standenschakelaars met een 0/2-10V stuursignaal. Op de VAV-module worden telkens 2 VAV-kleppen met busconnector gekoppeld die tussengebouwd zijn op het inblaas- en afzuigkanaal van deze zone. Tot maximaal 5 optimiser kunnen in cascade worden geschakeld. Daarmee kunnen tot 125 zones worden aangestuurd. Met dit geoptimaliseerd VAV-systeem kan tot 50% energie worden bespaard t.o.v een klassiek VAV systeem.
  • Luchtgroepen kunnen voorzien worden van :
    • Externe elektrische voorverwarmingsbatterij
    • Externe elektrische naverwarmingsbatterij
    • Externe warm water naverwarmingsbatterij
    • Externe nakoelbatterij op ijswater
    • Change overbatterij voor naverwarmen of nakoelen
  • Gemotoriseerde afsluitkleppen
